鋁鎂錳合金屋面系統的功能保證

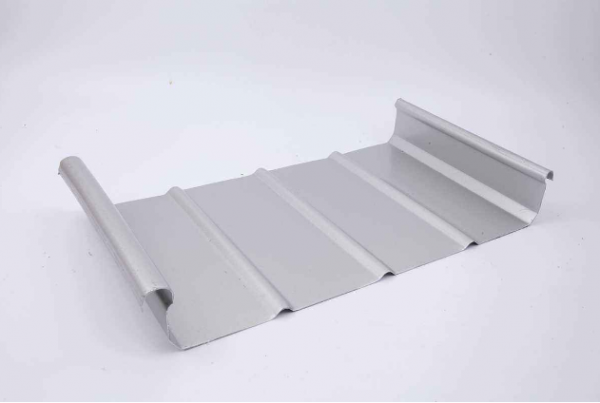

 鋁鎂錳合金屋面板板型

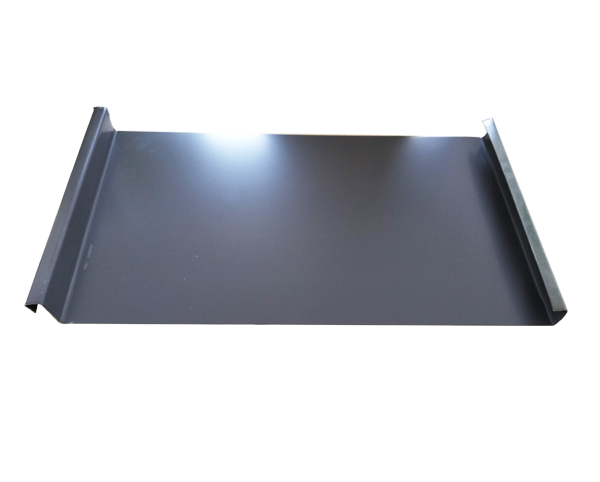

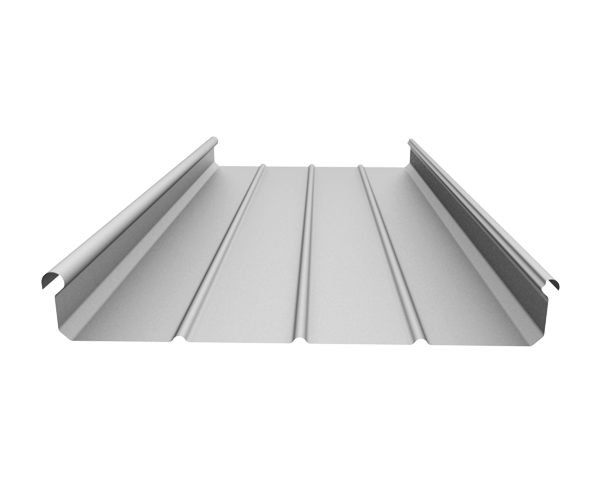

1.直板

直板板型肋高一般為65 mm，常用的板寬有300mm、400 mm 及500 mm

2.彎弧板

彎弧板包括正弧板和反弧板兩類

彎弧板自然彎曲

彎弧板機器正彎、反彎

3.扇形板

扇形板包括直扇形板、正扇形板、反扇形板

吸聲及隔音

1.吸聲

系統利用吸聲材料調整聲場分布，以消除回聲

解決辦法：屋面底板穿孔+鋪設吸聲材料（無紡吸聲布及玻璃纖維棉），打孔底板種類

2.隔音

旨在隔絕室外噪音源。

解決辦法：選擇合適的屋面構造及材料質量（質量增加1 倍，隔聲量增加6 db）；采用有空氣間層的雙層或多層屋面構造，并盡量減少兩層之間的剛性連接（即聲橋），避免附加隔聲量的降低。

保溫隔熱

1.冷凝結露原因

在鋼結構中金屬圍護板通過緊固件與檁條連接，如不采取特殊處理，在這些金屬相連的部位將產生結露現象。當有內襯板時，由于冷橋引起內襯板溫度降低，加之水汽很難通過內襯板，因而在內襯板上有明顯水滴。

2.冷凝結露危害

使保溫棉的保溫性能變次，水汽可能導致貼面滴水，引起貼面生銹；水汽與鋼構件的接觸可導致銹蝕，縮短屋面使用壽命。

3.防冷凝結露設計

設置隔汽層：應布置在水蒸氣流入的一側，所以對采暖房屋應布置在保溫層內側，對冷庫建筑應布置在保溫層外層。材質選擇以聚丙烯夾筋貼面較為理想，而鋁箔貼面在有水汽時易生銹，應避免采用。設置通風間層或泄氣溝道：保溫層外側和屋面板之間如有通風間層，從室內滲入的蒸汽，可被不斷與室外空氣交換的氣流帶走，對保溫層可起到風干的作用。

鋁鎂錳合金板的基本設計原則

屋面板的板厚、板寬及板跨，都需經計算來確定；

確保每塊屋面板及收邊板都可伸縮；

屋面板的固定點需經計算，根據計算的數據確定固定點的做法：打1 顆或2 顆鉚釘，或打1 顆螺栓、用幾顆自攻釘直接固定在結構上；

屋面收邊焊接處下方，都需通長設置厚度不小于1.5 mm 的鍍鋅鋼板支撐；

屋面收邊板的搭接長度，通常為200 mm。

 各種板型的適用范圍

1.直板：適用于單坡、雙坡及半徑大于自然成弧半徑的單曲屋面；

2.正、反弧板：適用于半徑小于自然成弧半徑的單曲屋面；

3.扇板及扇弧板：適用于雙曲屋面；

4.特例：直板用于雙曲面上，屋面曲率小，并且屋面上允許作多條屋脊。
